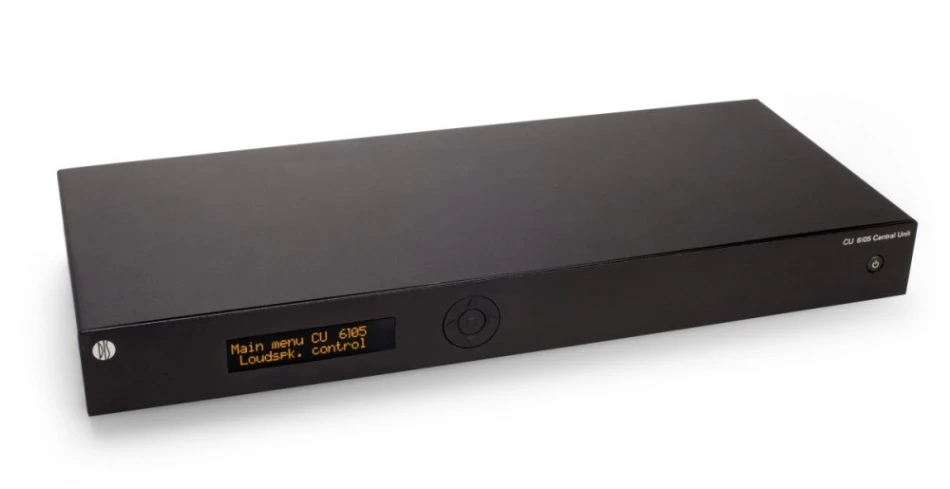

Центральный блок CU 6105 - это контроллер управления в линейке продуктов цифровой конгересс-системы DCS 6000. ЦБ подходит для всех задач как для небольшой дискуссионной системы с несколькими пультами, так и до расширенной системы с большим количеством пультов, селекторов каналов, синхронным переводом и возможностью голосования.
ЦБ обеспечивает питание пульов системы и синхропереводчиков. Он обеспечивает управление до 500 конференц-пультов и 150 пультов синхропереводчиков, подключенных по одной шине данных с использованием технологии DCS-LAN. Все элементы подключаются по цепочке по кабелю CAT 5e (или выше) F/UTP или U/FTP.
ЦБ CU 6105 осуществляет полностью цифровую передачу Базового канала выступления и до 16 каналов синхронного перевода, а также до 8 одновременно включенных микрофонов. Все пульты могут быть сгруппированны в 4 группы при помощи встроенной аудиоматрицы.

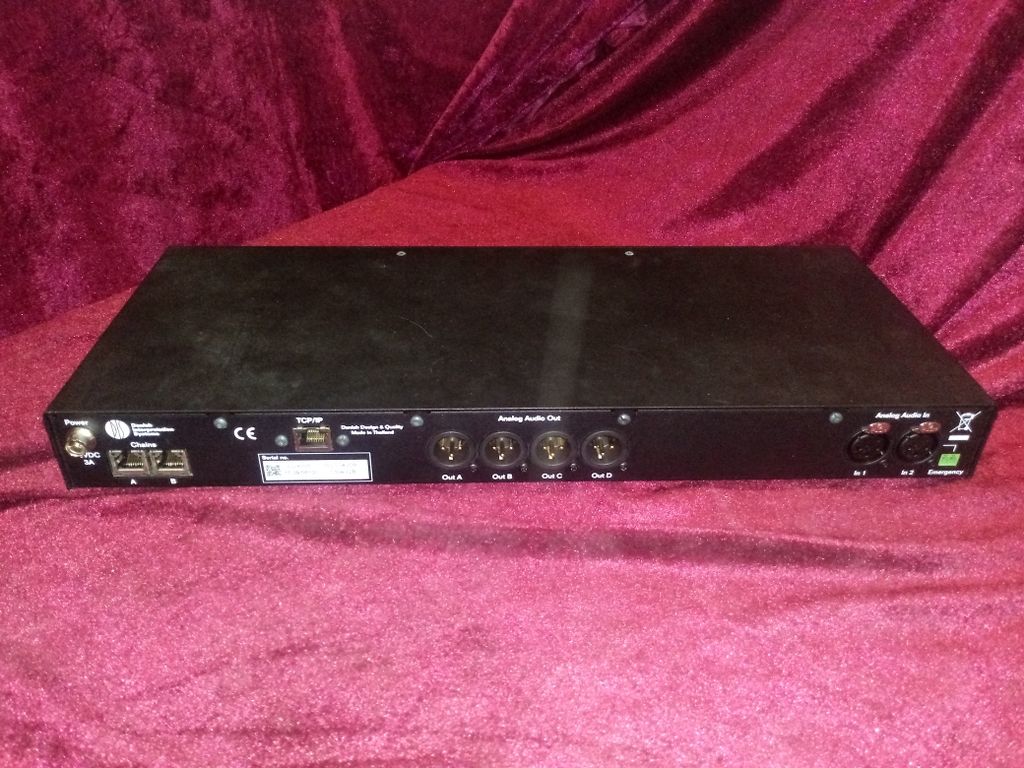

ЦБ CU 6105 имеет 2 аналоговых аудиовхода и 4 аудиовыхода. Выходы используются для передачи распределенных сигналов с пультов, каналов выступления и синхронного перевода. Они также используются для подключения к системам звукоусиления, записи или системам распределения каналов синхронного перевода, к примеру, цифровой ИК системы DIS DIR.
Аудиосигнал по-умолчанию распределяется в динамики пультов со встроенного микшера с Группы А и/или со Входа 1 или 2. При подключении системы к Аварийному оповещению (EEM) сигнал со входа 2 является приоритетным.

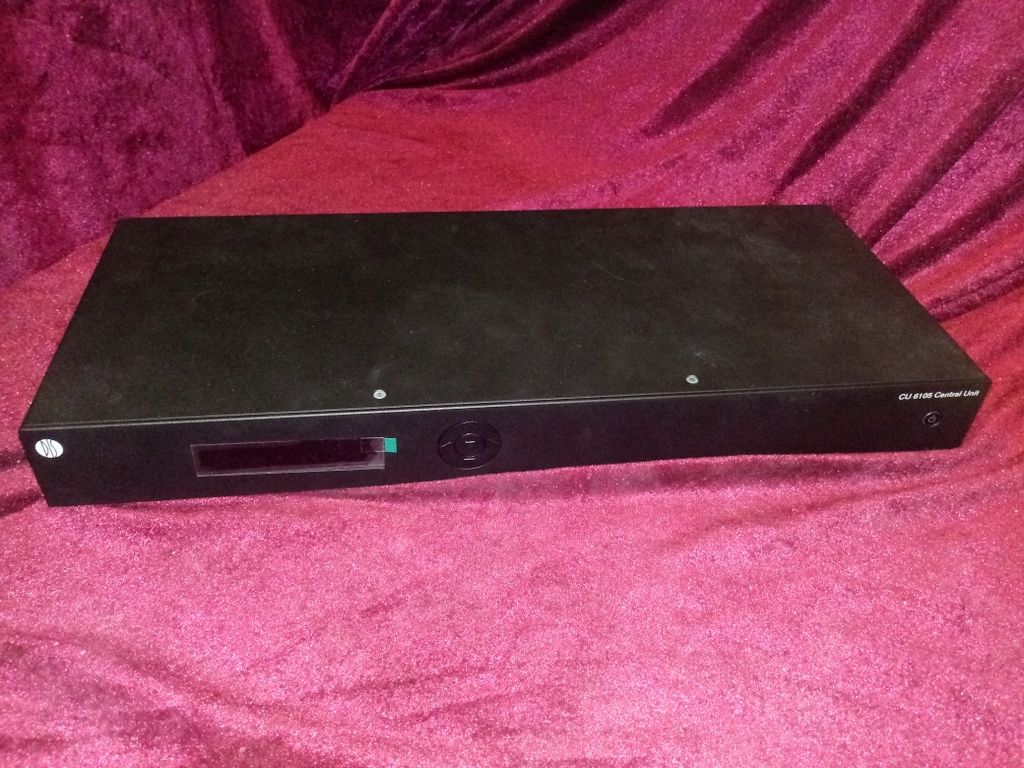

OLED дисплей на передней панели позволяет пользователю осуществить базовые настройки системы, такие как установка количества активных микрофонов/очереди ожидания, режимов работы и т. д.
ЦБ CU 6105 поддерживает технологию TCP/IP подключения. Все настройки системы и упрощенное управление пультами доступны через Веб-браузер. Для дополнительного контроля доступно Программное Обеспечение SW 6000. ЦБ CU 6105 также осуществляет передачу "упрощенного" протокола для внешнего управления через Ethernet.
Сеть DCS-LAN может разветвляться при помощи RP 6004 или EX 6010. Дополнительное питание поступает от БП PS 6000 или EX 6010. Оконечный разветвитель JB 6104 позволяет осуществлять "горячую" замену каждого пульта.
- Цифровая передача аудиосигналов
- Подключение элементов по цепочки при помощи проходных разъемов или по топологии "звезда" при помощи разветвителей
- Кабель CAT 5e (или выше) F/UTP иди U/FTP (экранированный)
- Управление до 50 пультами/128 синхронными переводчиками (с возможностью расширения - см. ниже)
- До 8 одновременно включенных микрофона/до 4-х пультов синхронных переводчиков
- Поддержка 3-х режимов работы; Авто, FIFO и По Запросу, а также 3-х режимов прерывания
- Возможность Автоматического отключения микрофонов
- Шифрование передаваемых в системе сигналов
- Обеспечение питания до 60 пультов без дополнительного усиления (зависит от типа пульта)
- 4 аналоговых выхода (групповых или к-в синхроперевода)
- Подключение TCP/IP для управления через Веб-Браузер, при помощи ПО SW 6000 или подключения к системам управления (AMX, Crestron и т. д.)
- Поддержка Веб-Браузером нескольких языков
- Встроенная возможность присвоения мест и имен участников
При обновлении соответствующих лицензий функции ЦБ CU 6105 расширяются:
- Управление до 500 микрофонными пультами
- Поддержка до 16 каналов синхронного перевода
- Голосование (3- и 5-вариантов, проверка присутствия
- Режим Голосовой Активации (VOX)
При использовании ПО SW 6000 также доступны дополнительные функции:
- Расширенные параметры голосования (прошел/не прошел, кворум, поименное голосование, результаты вручную)
- Расширенные параметры Конференции, включая Повестку дня, Информацию об участника, Отчеты
- Управление через Мимическую диаграмму
- Передача сообщений
- Регистрация пользователя по Чип-картам
- Многоязыковые интерфейсы
- Совмещение различных режимов работы в одной системе
